Faixa de pressão e configuração de segurança: lista de verificação do engenheiro de campo para seleção de compressores

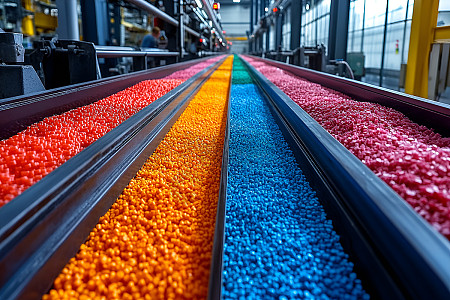

No último trimestre, fui chamado para uma fábrica de plásticos na Tailândia. A linha de produção deles estava parada há 18 horas. A causa raiz? Um compressor de ar de parafuso que funcionava perfeitamente há três anos travou repentinamente durante a noite.

Quando retirei as toras, o alarme de alta temperatura disparou – mas o sensor térmico nunca foi conectado ao circuito de desligamento de emergência. O compressor continuou funcionando até que o rotor se soldasse à carcaça.

Esse incidente não foi uma falha de máquina. Foi uma falha de configuração.

Ao longo dos anos, tenho visto histórias semelhantes em todo o mundo – desde instalações petroquímicas no Médio Oriente até fábricas de processamento de alimentos na Europa. O traço comum raramente é o tipo de compressor. Quase sempre é um descuido na configuração de segurança em relação à pressão operacional real.

Este guia não é um artigo teórico. É uma lista de verificação prática elaborada a partir de avarias reais, abrangendocompressor de ar de parafuso, pistão de alta pressão e unidades centrífugas, para que você possa combinar as camadas de proteção corretas com sua faixa de pressão específica.

Faixa de baixa pressão (até 15 bar/220 psi) — Os riscos ocultos em sistemas "simples"

Esta é a faixa de pressão mais comum e acompressor de ar de parafusodomina este espaço. Como esses sistemas são considerados “padrão”, muitos operadores presumem que a proteção básica é suficiente. Na prática, vejo três lacunas recorrentes:

1. Lógica de temperatura, não apenas interruptores de temperatura

Muitos compressores de parafuso de modelo básico usam um interruptor de temperatura bimetálico simples. Ele desarma a 120°C, mas a essa altura o óleo já coqueou. Um compressor de ar de parafuso configurado corretamente deve incluir um sensor PT100 RTD com um intertravamento lógico conectado – não apenas um alarme suave no PLC. O controlador deve cortar fisicamente a energia a 110°C e exigir uma reinicialização manual. Esse único recurso evita 70% das falhas prematuras do rotor que encontro em todo o mundo.

2. Monitoramento da pressão diferencial no filtro de óleo

Um filtro de óleo entupido deixa os rolamentos sem energia. A maioria dos conjuntos de compressores monitora apenas a pressão de descarga final. Mas um bem especificadocompressor de ar de parafusodeve ter uma chave delta-P no filtro de óleo. Quando o diferencial de pressão exceder 2,5 bar, o controlador deverá sinalizar um alerta de serviço antes que a válvula de derivação abra e o óleo não filtrado circule. Este é um complemento de baixo custo que se paga em uma revisão evitada.

3. Proteção de fase e verificação de rotação

Tenho visto danos de rotação reversa na Indonésia, na Nigéria e no Brasil – sempre após uma reconexão de energia no local. Um compressor de parafuso configurado corretamente deve incluir um relé de sequência de fase que impeça fisicamente a partida se a rotação estiver incorreta. Isto não é opcional; é uma camada fundamental que deve ser especificada em cada pedido de compra.

Para serviços de baixa pressão, um compressor de ar de parafuso de lóbulo duplo com essas três proteções oferece o melhor equilíbrio entre confiabilidade e segurança. Não aceite um pacote que não possua proteção térmica e de fase conectada, independentemente da vantagem de preço.

Faixa de pressão média (15–40 bar/220–580 psi) — Gerenciamento de cascatas térmicas em compressores de pistão

Assim que você ultrapassa os 15 bar, o mercado muda para compressores de pistão multiestágio. O desafio de segurança aqui não é apenas a contenção da pressão – é o gerenciamento do gradiente térmico.

Há alguns anos, investiguei um incêndio numa fábrica de pré-formas PET na Índia. Um compressor de pistão de dois estágios apresentou um intercooler bloqueado. A temperatura de descarga do segundo estágio subiu para 230°C, provocando a formação de depósitos de carbono na válvula de descarga. A chama voltou para o cárter.

A investigação revelou que o compressor monitorava apenas a temperatura final de descarga. O estágio intermediário não tinha proteção independente.

Para unidades de pistão de média pressão, recomendo três camadas de segurança não negociáveis:

•  Monitoramento independente de temperatura em cada estágio de compressão.Cada descarga de cilindro deve ter seu próprio termopar, e o PLC deve acionar um desligamento se algum estágio exceder seu limite de projeto – e não apenas a saída final.
• Válvulas de segurança mecânicas com indicadores avisadores.Em serviços de alta pressão, as válvulas de segurança podem levantar e recolocar, mas não fecham totalmente, causando microvazamentos. Especifique válvulas com alavanca de elevação e indicador visual para que os operadores possam confirmar se a válvula foi aliviada. Isto é particularmente importante em locais remotos ou não supervisionados.
• Drenos de condensado automatizados com backup manual.A umidade é inevitável na compressão de média pressão. Os drenos automáticos falham – já vi bobinas solenóides queimarem em ambientes úmidos. Cada drenagem automática deve ser apoiada por uma válvula manual de isolamento e drenagem, com um procedimento escrito para verificação manual semanal.

Faixa de alta pressão (acima de 40 bar/580 psi) — O padrão API como sua linha de base

Para aplicações que excedem 40 bar – estações de abastecimento de gás, testes de tubulações ou reforço de nitrogênio de alta pressão – a configuração de segurança muda das melhores práticas para códigos de engenharia. Nesta área, o compressor de ar de parafuso raramente é usado; unidades de pistão ou diafragma assumem o controle. No entanto, os princípios de segurança se sobrepõem.

Com base nos requisitos de tubulação API 618 (compressores alternativos) e ASME B31.3, aqui está o que todo pacote de alta pressão deve incluir:

1. Dupla proteção contra sobrepressão em série.Uma única válvula de alívio é insuficiente. A configuração deve incluir uma válvula de alívio primária ajustada para 5% acima da pressão operacional e uma válvula secundária ajustada para 8%, descarregando para um coletor de ventilação seguro. Essa redundância evitou rupturas catastróficas em duas fábricas com as quais trabalhei nos Estados Unidos.

2. Monitoramento de vibração e queda de haste.Os compressores de pistão de alta pressão sofrem estresse mecânico significativo. Eu recomendo fortemente

•  Sondas de proximidade em cada guia da cruzeta para detectar desgaste do anel do condutor
•  Transdutores de vibração em cada cabeçote, com lógica de desligamento se a velocidade exceder 25 mm/s

3. Pressão do óleo do cárter com desligamento baixo.Em serviços de alta pressão, a pressão do óleo sustenta os rolamentos e também opera os descarregadores de controle de capacidade. É obrigatório um interruptor de baixa pressão do óleo que desligue imediatamente o motorista – não uma luz de advertência, mas um relé de desligamento físico.

Compressores centrífugos – Proteção contra surtos é proteção pessoal

Os compressores centrífugos operam em velocidades muito altas, geralmente com impulsores grandes. O evento de segurança mais perigoso não é a sobrepressão – é o surto.

Quando um compressor centrífugo surge, o rotor pode se deslocar axialmente vários milímetros em milissegundos. A vibração resultante pode romper a tubulação de descarga. Eu vi um evento de pico em uma fábrica de produtos químicos europeu cortando um flange de aço inoxidável de 10 polegadas.

Para unidades centrífugas, estes recursos de segurança não são negociáveis:

•  Controle anti-surto com válvulas de purga de ação rápida dedicadas.O tempo de resposta da válvula deve ser inferior a 1 segundo. Ao especificar, solicite ao fornecedor o relatório do teste de resposta ao degrau da válvula. Se eles não puderem fornecê-lo, considere isso um sinal de alerta.
•  Monitoramento da posição axial (desgaste do rolamento axial).Devem ser instaladas duas sondas de proximidade independentes que medem o deslocamento do eixo. Se o movimento axial exceder 0,3 mm (dependendo do projeto do rotor), o sistema deverá iniciar um desligamento controlado antes que os rolamentos axiais falhem.
• Selos de gás secos com monitoramento de fluxo de ventilação.Para aplicações com gases perigosos, as vedações tandem a gás seco são padrão. Mas a verdadeira segurança está no medidor de vazão de ventilação de vazamento. Um aumento gradual no fluxo de ventilação indica deterioração da vedação e fornece semanas de alerta antecipado – se o monitoramento estiver instalado e atualizado.

Três regras universais de segurança – independentemente do tipo de compressor que você escolher

Em todos os locais que visitei globalmente – seja um compressor de ar de parafuso numa mina australiana, um compressor de pistão numa instalação de gás russa ou uma unidade centrífuga numa refinaria alemã – estas três regras são verdadeiras:

1.  Válvulas manuais de isolamento na descarga do compressor.Os desligamentos eletrônicos podem falhar. Uma válvula de esfera física ou válvula gaveta no flange de descarga dá aos operadores a capacidade de isolar o compressor do sistema durante emergências, mesmo se o sistema de controle não responder.
2. Visor em sistemas lubrificados.Para compressores de parafuso inundados de óleo, o visor da linha de retorno de óleo é um dispositivo de segurança simples e esquecido. Se você não conseguir ver o óleo fluindo durante a operação com carga, a linha de drenagem de óleo está bloqueada. Sem esta confirmação visual, o compressor perderá óleo gradualmente, levando à falta de manutenção do rolamento. Eu recomendo especificar um visor em cada compressor de ar de parafuso inundado de óleo como um item de linha padrão.
3.  Registros de calibração para cada sensor de pressão e temperatura.Não consigo enfatizar isso o suficiente. Um sensor com leitura de 5°C baixa anulará toda a sua configuração de segurança. Certifique-se de que seu fornecedor forneça certificados de calibração de fábrica rastreáveis ​​aos padrões internacionais (ISO 17025). Além disso, programe a recalibração anual – este é o investimento de segurança mais rentável que você pode fazer.

Fazendo a escolha final – uma matriz de decisão baseada em seu dever

Se você está na fase de planejamento de uma nova estação de compressão, aqui está uma estrutura simplificada que compartilho com os clientes durante as avaliações do local:

Por que isso é importante – além da conformidade

Trabalhei em sistemas de compressores em seis continentes. Os operadores mais bem-sucedidos não veem a configuração de segurança como uma linha de custo. Eles veem isso como um seguro que paga dividendos em tempo de atividade, previsibilidade de manutenção e confiança do pessoal.

Um compressor de ar de parafuso configurado corretamente, com proteção térmica e de filtro adequada, durará de três a cinco anos mais do que uma unidade mal configurada, com 40% menos paradas não planejadas. Um compressor de pistão bem instrumentado irá alertá-lo sobre uma falha no intercooler semanas antes de se tornar um risco de incêndio. Uma unidade centrífuga protegida contra surtos manterá sua tubulação intacta durante toda a vida útil projetada de 20 anos

Estamos aqui para ajudá-lo a acertar

Cada sala de compressor é diferente. A temperatura ambiente do local, a qualidade da água de resfriamento, a energia disponível e até mesmo os hábitos operacionais influenciam a configuração de segurança final.

Se você está atualmente avaliando umcompressor de ar de parafuso, um sistema de pistão de alta pressão ou uma unidade centrífuga para um projeto específico, convido você a compartilhar seus parâmetros de serviço – tipo de gás, pressão necessária, vazão e condições do local.

Forneceremos uma análise gratuita da configuração de segurança:

•  Compare o pacote proposto com os padrões internacionais (API, ASME, PED)
•  Identifique quaisquer lacunas de proteção em relação à sua faixa de pressão
• Recomendar sensores, válvulas ou atualizações de lógica de controle específicas com ROI estimado

Utilize o formulário de consulta abaixo ou envie uma mensagem direta com o assunto “Configuração de Segurança”.Eu analiso pessoalmente cada solicitação e responderei dentro de 24 horas com uma nota técnica personalizada.
